Exemple de calepinage avec Calepinage pour carrelage

Cette application en ligne vous permet de calculer la quantité de carreaux nécessaires pour couvrir une surface rectangulaire. Cette quantité correspond nombre de carreaux qu’il faut en tenant compte des coupes. C’est-à-dire que si deux coupes peuvent être obtenues à partir d’un seul carreau, cette application est capable de le déterminer de calculer le nombre de carreaux vraiment nécessaires pour couvrir la surface.

piece-carrelée

Imaginons que vous ayez une pièce rectangulaire à carreler. Nous allons donner à notre pièce les dimensions suivantes : 325 x 288 cm. Vous voulez vous faire une idée du nombre de carreaux que vous devrez acheter mais aussi du rendu en simulant plusieurs dimensions de carreaux et façon de carreler la pièce. Voici comment procéder avec l’application Calepinage pour carrelage.

Avec DebitPro : Le calepinage et optimisation de découpes deviennent vraiment faciles

Après avoir cliqué sur le lien ci-dessus, vous arrivez sur la page de l’étape 1 qui permet de saisir les dimensions de la pièce. Une fois ces dimensions de la pièce saisies, cliquez sur le bouton « Continuer ».

calepinage-carrelage1Vous arrivez sur la page de l’étape 2 qui permet de saisir les dimensions des carreaux. Pour cette exemple donnons leurs les dimensions suivantes : 30 x 30 cm. Une fois ces dimensions des carreaux saisies, cliquez sur le bouton « Continuer ».

calepinage-carrelage2Vous arrivez sur la page de l’étape 3 qui permet de sélectionner le mode de progression pour la constitution des rangées de carreaux de déterminer l’épaisseur des joints et de spécifié éventuellement un décalage dans les rangées de panneaux pour donner un style particulier à votre carrelage.

calepinage-carrelage3-bisLe choix du mode de progression, en fait il s’agit de choisir le point de départ et de quel côté on va commencer à coller les carreaux de carrelage.

calepinage-carrelage3Pour cet exemple, nous choisissions de démarrer le carrelage depuis le centre de la pièce et de progresser vers la gauche pour constituer la première demie rangée de carreaux. Et nous laissons la valeur de l’épaisseur du joint de 0,4 cm affichée par défaut par l’application ainsi qu’un décalage de 0 entre deux rangées de carreaux (voir le guide d’utilisation pour en savoir plus). Une fois ces paramètres pour la réalisation du calepinage saisis, cliquez sur le bouton « Calcul ».

calepinage-carrelage4

calepinage-carrelage5Vous arrivez sur la page du résultat qui vous affiche différentes informations résultant du calepinage et vous permet d’afficher un visuel du résultat.

calepinage-carrelage7Voici en clair les informations affichées par notre page résultat pour notre exemple.

Dalle/Carreau 10.9×22.4 cm (sans découpe) ref A : 336 Dalle/Carreau 8.6×22.4 cm ref B : 12 Dalle/Carreau 10.9×14.4 cm ref C : 28 Dalle/Carreau 8.6×14.4 cm ref D : 1

Chute 2.3×22.4 cm : 13 Chute 10.9×8 cm : 28 Chute 8.6×8 cm : 1 Pourcentage des chutes : 3.45%

Nombre total de dalles/carrelage consomme(é)s : 377

Cliquez sur le bouton, « Afficher le schéma de pose » pour voir ce visuel.

Autres articles ayant un lien avec le calepinage :
Les différentes facettes du calepinage
Exemple de calepinage avec DebitPro
Exemple de calepinage avec Calepinage pour carrelage
Exemple de calepinage avec Calepinage pour plancher
Exemple de calepinage avec Calepinage pour parquet

Liens internet autour du calepinage ou des logiciels pour carrelage :
Logiciels de calepinage LO&S
Logiciels pour le carrelage LO&S
Trucs et astuces pour pose de carrelage
Catégorie logiciels pour le calepinage de NetArtisanat

Exemple de calepinage avec Calepinage pour parquet

Cette application en ligne vous permet de procéder au calepinage de lames de parquet afin de couvrir une pièce de forme rectangulaire. Cette quantité est celle du nombre de lames de parquet qu’il faut utiliser en tenant compte des découpes.

parquet
Le fonctionnement de cette application étant exactement le même que celui de l’application Calepinage pour plancher nous n’allons pas décrire son utilisation (vous reporter à Exemple de calepinage avec Calepinage pour plancher). Nous nous contenterons pour cet exemple de donner le résultat du calcul pour le besoin suivant :

Nous voulons poser du parquet dans une pièce de 250 x 250 cm. Les dimensions des lames de parquet sont 120 x 10 cm, nous voulons un décalage 60 cm entre chaque rangée et le sens de progression choisit est : Du bord gauche vers le bord droit de la pièce.

Avec DebitPro : Le calepinage et optimisation de découpes deviennent vraiment facilesVoici le lien pour accéder à cette application :
Calepinage pour parquet

Autres articles ayant un lien avec le Calepinage :
Les différentes facettes du calepinage
Exemple de calepinage avec DebitPro
Exemple de calepinage avec Calepinage pour carrelage
Exemple de calepinage avec Calepinage pour plancher
Exemple de calepinage avec Calepinage pour parquet

Liens internet autour du calepinage ou des logiciels pour parquet :
Logiciels de calepinage LO&S
Logiciel pour parquet LO&S
Trucs et astuces pour la pose de parquet
Catégorie logiciels pour le calepinage de NetArtisanat

Exemple de calepinage avec Calepinage pour plancher

Cette application en ligne vous permet de déterminer la quantité de panneaux nécessaires pour couvrir une surface rectangulaire. Cette quantité est celle du nombre de panneaux qu’il faut utiliser en tenant compte des découpes. Ce qui signifie que si deux coupes peuvent être obtenues à partir d’un seul panneau, l’application est capable de le déterminer de calculer le nombre de panneaux qu’il faut acheter pour couvrir la surface. L’application tiens compte des embrèvements (présents pour certains types de panneaux) pour déterminer les découpes possibles.

calepinage-plancher1

Imaginons que vous vouliez poser un plancher sur une pièce de forme rectangulaire. Nous allons donner à notre pièce les dimensions suivantes : 688 x 452 cm. Vous voulez vous faire une idée du nombre de panneaux que vous devrez acheter mais aussi du rendu en simulant plusieurs dimensions de panneaux, différents types de jointure (panneaux avec embrèvements ou non) et façon de calepiner. Voici comment procéder avec le programme Calepinage pour plancher.

Avec DebitPro : Le calepinage et optimisation de découpes deviennent vraiment facilesAprès avoir cliqué sur le lien ci-dessus, vous arrivez sur la page de l’étape 1 qui permet de saisir les dimensions de la pièce. Une fois ces dimensions de la pièce saisies, cliquez sur le bouton « Continuer ».

calepinage-plancher2Vous arrivez sur la page de l’étape 2 qui permet de saisir les dimensions des panneaux. Pour cette exemple, considérons que nous voulons créer un plancher en panneaux de particules, rainurée bouvetée et donnons leurs les dimensions suivantes : 169 x 64 cm. Une fois ces dimensions des panneaux saisies et la case « Rainures et languettes » cochée, cliquez sur le bouton « Continuer ».

calepinage-plancher3Le choix du mode de progression, en fait il s’agit de choisir le point de départ et de quel côté on va commencer à poser les panneaux.

Pour cet exemple, nous choisissions de démarrer la pose depuis le bord gauche de la pièce et du bord correspondant à la zone que l’on voit au premier plan de l’image et de progresser vers le fond (toujours d’après l’image) pour constituer la première demie rangée de panneaux. Et nous optons pour un décalage de 84,5 cm (correspondant à une demie longueur de panneau) entre deux rangées (voir le guide d’utilisation pour en savoir plus). Une fois ces paramètres saisis, cliquez sur le bouton « Calcul ».

calepinage-plancher4Vous arrivez sur la page du résultat qui vous affiche différentes informations résultant du calepinage et vous permet d’afficher un visuel du résultat.

calepinage-plancher5Cliquez sur le bouton, « Afficher le schéma de pose » pour voir ce visuel.

calepinage-plancher6

Autres articles ayant un lien avec le Calepinage :
Les différentes facettes du calepinage
Exemple de calepinage avec DebitPro
Exemple de calepinage avec Calepinage pour carrelage
Exemple de calepinage avec Calepinage pour plancher
Exemple de calepinage avec Calepinage pour parquet

Liens internet autour du calepinage :
Logiciels de calepinage LO&S
Catégorie logiciels pour le calepinage de NetArtisanat

Les différentes facettes du calepinage

Cet article concerne le calepinage, les différents domaines que cela recouvre et parle de différents logiciels ou applications en ligne qui leurs sont dédiés.

Infos générales sur le calepinage

Qu’est-ce que le calepinage : c’est le traçage du positionnement de formes définies pour composer un motif, couvrir une surface ou constituer un assemblage. Le calepinage est utilisé par exemple dans l’optimisation des découpes le plus souvent pour des matériaux de formes rectangulaires car dans ce cas précis la problématique est de remplir le mieux possible une surface avec des pièces de dimensions souvent différentes de façon à limiter au maximum les pertes de matière. Il est aussi pour positionner des dalles de carrelage ou les éléments constitutifs de la façade d’un meuble de façon optimale.

Avec DebitPro : Le calepinage et optimisation de découpes deviennent vraiment facilesSi le calepinage peut être réalisé à la main, Il existe des logiciels permettant de le réaliser de façon plus ou moins automatique. Nous allons parler ici de ceux présentés sur le site Logiciel Online & Shareware et montrer comment les utiliser avec des exemples concrets.
Voici donc quatre logiciels dédiés à différentes facettes du calepinage :

DebitPro, logiciel à télécharger dédié à l’optimisation de découpe et qui donc recoure au calepinage pour disposer des pièces rectangulaires de formats différent de façon à limiter la quantité de chutes non réutilisable et le nombre de panneaux utilisé pour produire ces différentes pièces. Pour un exemple d’utilisation, cliquez ici.

Calepinage pour carrelage, application en ligne dédiée comme son nom l’indique à l’assemblage de carreaux (de tailles identiques) de façon à couvrir la surface d’une pièce et qui tiens compte des joints et d’un éventuel décalage entre les rangées de carreaux. Pour un exemple d’utilisation, cliquez ici.

Calepinage pour plancher, application en ligne dédiée comme son nom l’indique à l’assemblage de panneaux de plancher (de tailles identiques) de façon à couvrir la surface d’une pièce et qui tiens compte des embrèvements et d’un éventuel décalage entre les rangées de panneaux. Pour un exemple d’utilisation,cliquez ici.

Calepinage pour parquet, application en ligne dédiée comme son nom l’indique à l’assemblage de lames de parquet de façon à couvrir la surface d’une pièce et qui tiens compte des embrèvements et d’un éventuel décalage entre les rangées de panneaux.



Autres articles ayant un lien avec le Calepinage :
Les différentes facettes du calepinage
Exemple de calepinage avec DebitPro
Exemple de calepinage avec Calepinage pour carrelage
Exemple de calepinage avec Calepinage pour plancher
Exemple de calepinage avec Calepinage pour parquet

Liens internet autour du calepinage :
Logiciels de calepinage LO&S
Catégorie logiciels pour le calepinage de NetArtisanat

Exemple de calepinage avec DebitPro

Ce logiciel vous permet de calculer le nombre de panneaux nécessaires pour obtenir un nombre donné de pièces de formes rectangulaires.
Il, génère des schémas de découpe en procédant au calepinage des pièces à l’intérieur des panneaux c’est-à-dire, en optimisant le placement de ces pièces l’intérieur de ceux-ci de façon à limiter les chutes inutilisables et limiter le nombre de panneaux nécessaires. Ces schémas montrent, panneau par panneau, la position les pièces (ou des traits de coupe si on le souhaite) afin d’optimiser la découpe. Vous pouvez télécharger la version d’essai ici.

Calepinage - Optimisation de découpe

Imaginons que vous ayez un meuble en mélaminé ou en panneaux présentant des motifs particuliers à réaliser. Nous allons donner à notre meuble les dimensions suivantes : 1300 x 1100 x 750 mm (j’utilise ses valeurs pour qu’elles soient conformes à des copies d’écran faites pour une page que je n’ai pas envie de refaire). Ce meuble est sera en parti constitué de panneaux de contre-plaqué okoumé et en parti constitué de panneaux de mélaminé blanc. Voici comment procéder au calepinage avec DebitPro.

Avec DebitPro : Le calepinage et optimisation de découpes deviennent vraiment facilesAprès avoir lancé le logiciel, vous devez cliquer sur le bouton représentant une page blanche ou bien sélectionnez le menu « Fichier\Nouveau ».

calepinage debitpro 1

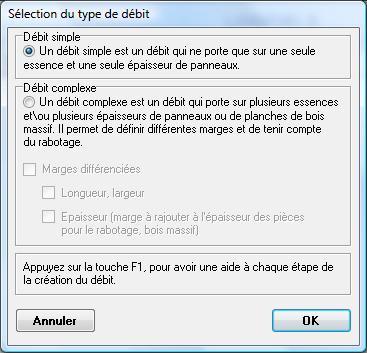

Vous arrivez dans la fenêtre « Sélection du type de débit » qui permet de choisir entre un débit simple et un débit complexe (voir le guide d’utilisation pour en savoir plus). Pour cet exemple, nous avons besoin d’être en mode « Débit complexe », Une fois que vous avez sélectionné cette option, cliquez sur le bouton « OK ».

selection-debit

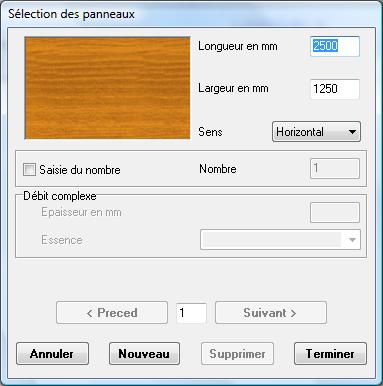

Vous arrivez dans la fenêtre « Sélection des panneaux » qui permet de saisir les dimensions, les essences et le sens des motifs des panneaux (voir le guide d’utilisation pour en savoir plus). Pour cette exemple donnons leurs les dimensions et essences suivantes :

1er Panneau Contre-plaqué okoumé 3500 mm 1800 mm 15 mm Horizontal
2ème Panneau Mélaminé blanc 2500 mm 1250 mm 19 mm indifférent

selection-panneau

Une fois ces formats de panneaux saisis, cliquez sur le bouton « Terminer ».

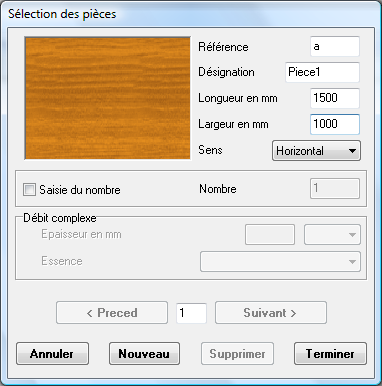

Vous arrivez dans la fenêtre « Sélection des pièces » qui permet de saisir les références, désignations, dimensions, etc. des pièces ainsi que leurs quantités (voir le guide d’utilisation pour en savoir plus). Pour cet exemple donnons les valeurs suivantes :

Pièce 1 Contre-plaqué okoumé 1300 mm 750 mm 15 mm Horizontal 4
Pièce 2 Contre-plaqué okoumé 1100 mm 120 mm 15 mm Horizontal 3
Pièce 3 Mélaminé blanc 700 mm 300 mm 19 mm indifférent 9

selection-piece

Une fois ces formats de pièces saisis, cliquez sur le bouton « Terminer ».

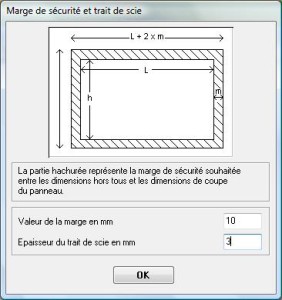

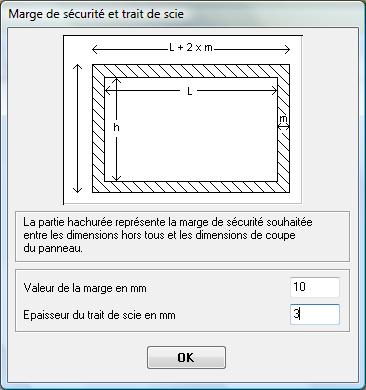

Vous arrivez dans la fenêtre « Marge de sécurité et trait de scie » qui permet de saisir une valeur à rajouter aux dimensions de chaque pièce pour le rafraichissement ainsi que la largeur de la lame de la scie (voir le guide d’utilisation pour en savoir plus). Pour cet exemple donnons les valeurs suivantes :

Marge : 10 mm

Epaisseur du trait de scie : 3 mm

marge

Une fois ces informations saisies, cliquez sur le bouton « OK ».

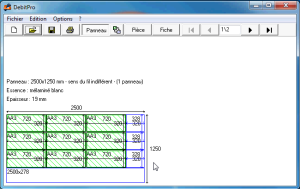

Toutes les informations nécessaires au calepinage étant saisies, le logiciel vous affiche le résultat dans la fenêtre principale. Vous pouvez-imprimer le résultat ou changer de vue pour visionner uniquement les traits de coupe, voir les différentes pièces ou la fiche de débit (le bouton d’impression vous permettant d’imprimer le contenu de la vue sélectionnée).
