DebitPro - Vidéos de démonstration - Commentaire de la vidéo de "Création de fiche de débit et optimisation de découpe avec DebitPro + ExcelToDebitPro"

Cette page commente la vidéo "Création de fiche de débit et optimisation de découpe avec DebitPro + ExcelToDebitPro" qui ne possède pas de commentaire audio. Vous pouvez imprimer la page et ensuite visionner la vidéo ou lire la page après avoir visionnée la vidéo pour avoir une meilleure compréhension de l’utilisation conjointe des deux logiciels.

Téléchargez et essayez gratuitement DebitPro pendant 30 jours !

Petit rappel pour ceux qui sont arrivés sur cette page depuis un moteur de recherche. DebitPro est un logiciel d’optimisation de découpe qui permet de déterminer le placement d’éléments de formes rectangulaires dans des plaques (panneaux) de façon à réduire le nombre de plaques utilisées et à limiter le nombre de chutes inutilisables. ExcelToDebitPro est une application de saisie des fiches de débit qui permet d’acroitre la productivité du travail avec DebitPro mais peut aussi être utilisée de façon indépendante de celui-ci.
	Suivant >
A propos de cette vidéo
	La vidéo présente l’utilisation conjointe des deux logiciels avec un exemple simple comportant trois pièces de formats différents. Voir la vidéo
< Précédant	Suivant >
Le débit choisit pour exemple
La liste ci-dessous donne les dimensions et caractéristiques des pièces que nous voulons découper.
Identification Essence Longueur Largeur Epaisseur Sens du fil Nombre Pièce 1 Contre-plaqué okoumé 1300 mm 750 mm 15 mm Horizontal 4 Pièce 2 Contre-plaqué okoumé 1100 mm 120 mm 15 mm Horizontal 3 Pièce 3 Mélaminé blanc 700 mm 300 mm 19 mm indifférent 9 Nous découperons ces pièces dans des panneaux aux formats suivants : Identification Essence Longueur Largeur Epaisseur Sens du fil Panneau 1 Contre-plaqué okoumé 3500 mm 1800 mm 15 mm Horizontal Panneau 2 Mélaminé blanc 2500 mm 1250 mm 19 mm indifférent
< Précédant	Suivant >
La saisie des données du débit

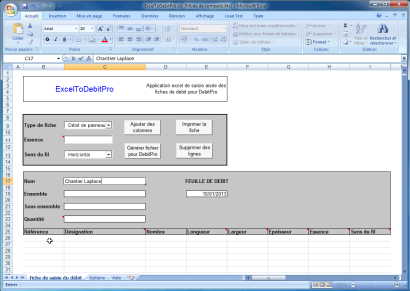

	La vidéo montre la saisie des informations générales de la fiche de débit dans ExcelToDebitPro. Nous devons donner un nom à notre fiche de débit. Dans notre exemple, nous l’appelons : "Chantier Laplace". Dans notre exemple nous laissons vides les champs "Ensemble" et "Sous ensemble" et nous laissons la valeur la date du jour renseignée automatiquement par l’application. Nous ne saisissons rien non plus dans le champ "Quantité" (cette valeur n’est pas prise en compte lors de l’exportation des données à destination de DebitPro. Voir le guide d’utilisation d'ExcelToDebitPro). Voir la vidéo
< Précédant	Suivant >

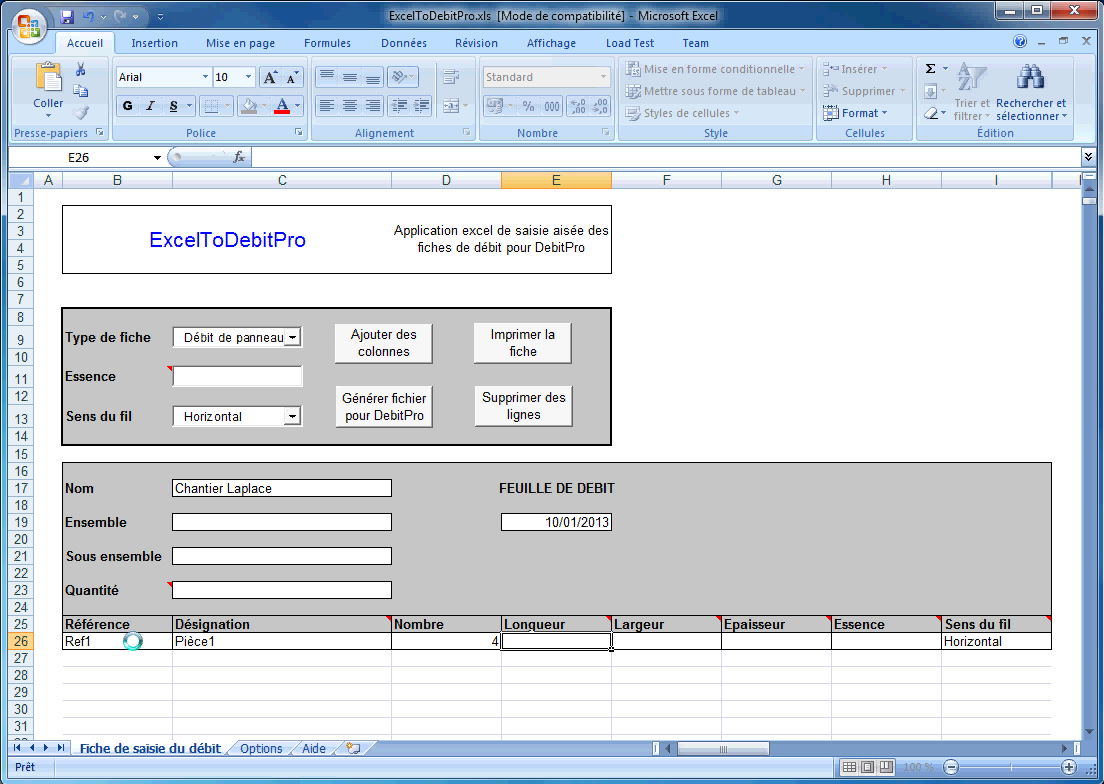

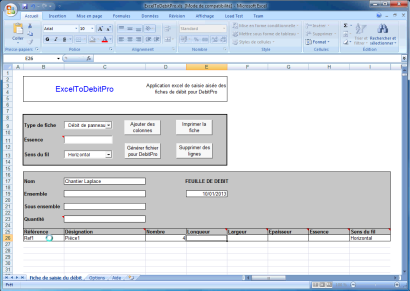

	La vidéo montre la saisie des formats et autres informations relatives aux pièces du débit. Nous devons saisir ou sélectionner les valeurs pour la référence, la désignation, le nombre, la longueur, la largeur, l’épaisseur et l’essence de la pièce 1, puis créer les pièces 2 et 3 (Voir le guide d’utilisation d'ExcelToDebitPro). Voir la vidéo
< Précédant	Suivant >
L'exportation de la fiche de débit

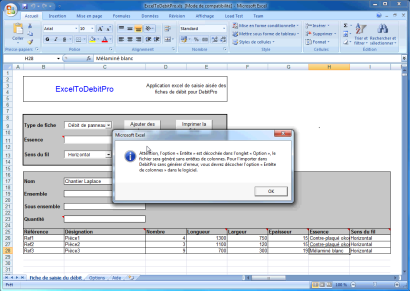

	La vidéo montre l'exportation des données de la fiche de débit saisie, dans un fichier à destination de DebitPro. Nous cliquons sur le bouton "Générer le fichier pour DebitPro". Un message nous rappel que le fichier comporte des entêtes de colonnes, car nous avons coché cette option dans l’onglet Option (Voir le guide d’utilisation d'ExcelToDebitPro) et que nous ne devons pas oublier de configurer en conséquence l'importation du fichier dans DebitPro. Dans la fenêtre d'enregistrement de fichier, nous sélectionnions le répertoire dans lequel nous souhaitons enregistrer notre fichier et nous lui donnons un nom. Dans notre exemple, nous l’appelons : "fiche-chantier-laplace.csv". Voir la vidéo
< Précédant	Suivant >
L'importation de la fiche de débit dans DebitPro

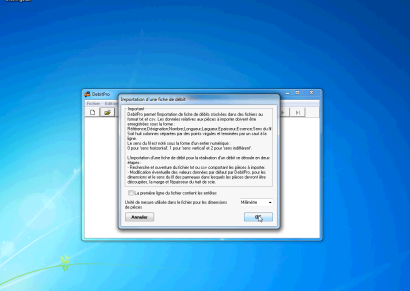

	La vidéo montre l’importation de la fiche de débit dans DebitPro. Dans la fenêtre d’importation de la fiche de débit, nous décochons la case "La première ligne du fichier contient les entêtes" puis nous cliquons sur le bouton "OK" (voir le guide d’utilisation de DebitPro). Voir la vidéo
< Précédant	Suivant >

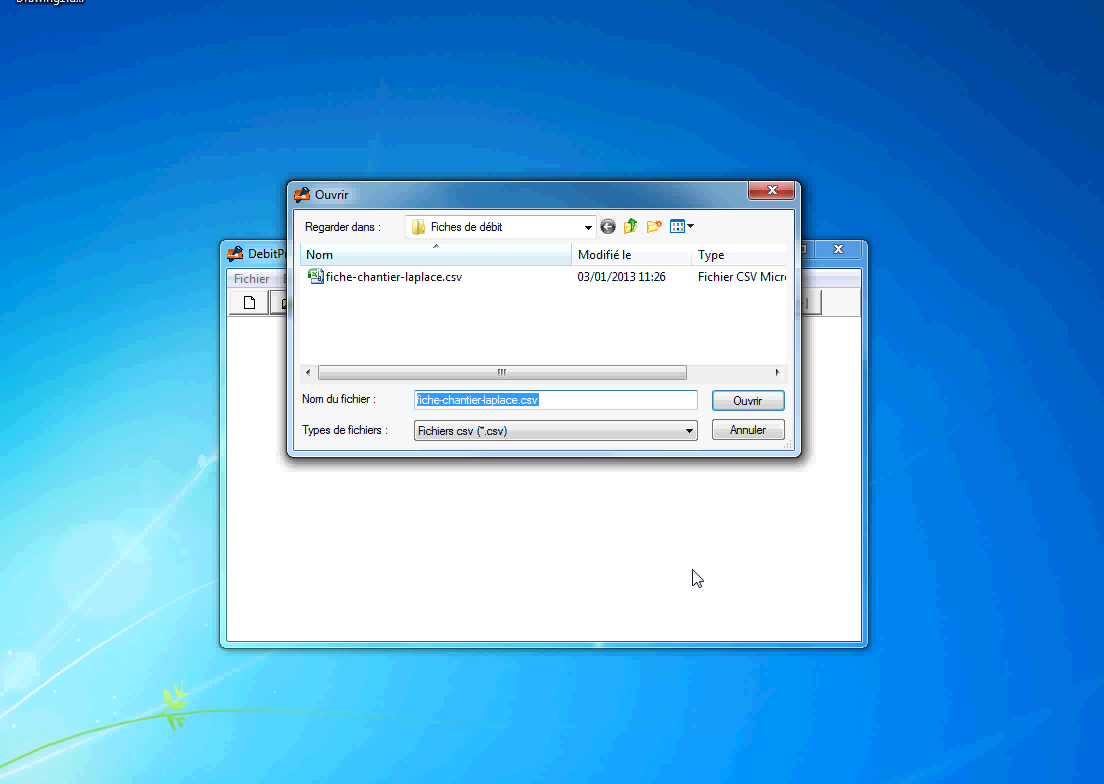

	Dans la fenêtre d'ouverture de fichier, nous recherchons le répertoire dans lequel nous avons enregistré notre fichier. Nous sélectionnons le fichier puis cliquons sur le bouton "Ouvrir". Voir la vidéo
< Précédant	Suivant >

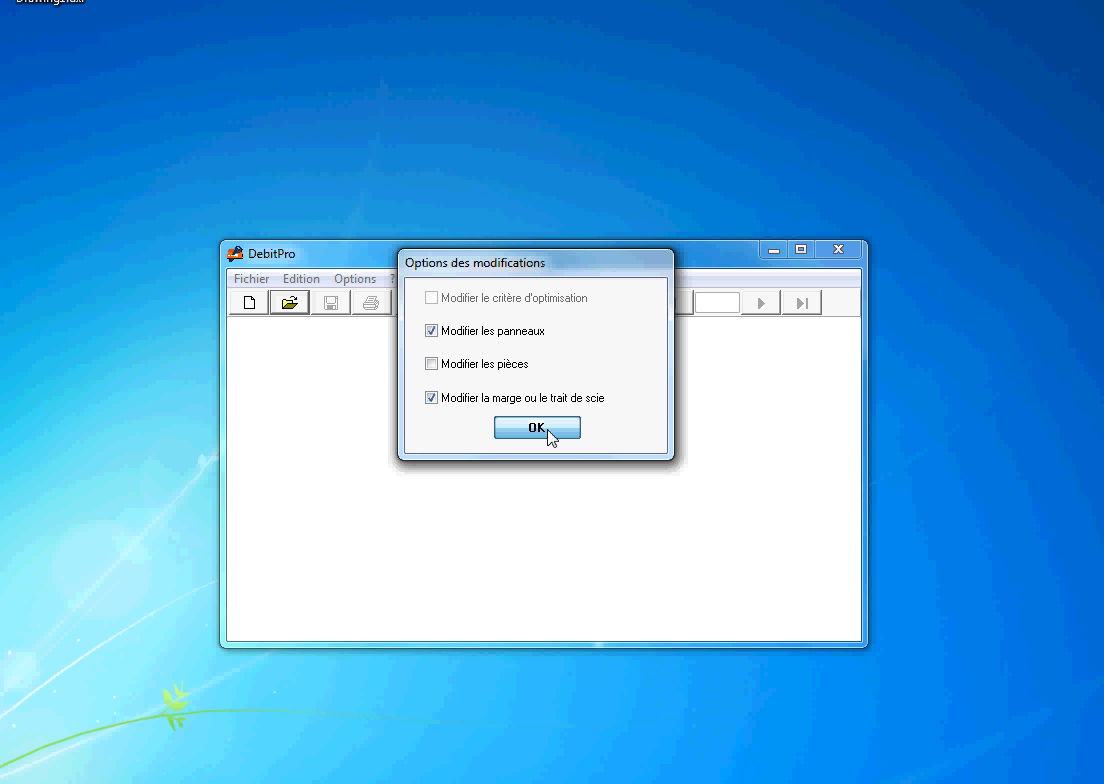

	La vidéo montre l’affinement du paramétrage de l’optimisation de découpe à partir de la fiche de débit importée. Dans la fenêtre "Option de modification" qui s'ouvre, nous décochons la case "Modifier les pièces" car en principe nous n’avons pas à modifier les pièces que nous venez de saisir dans ExcelToDebitPro, puis nous cliquons sur le bouton "OK". Voir la vidéo
< Précédant	Suivant >

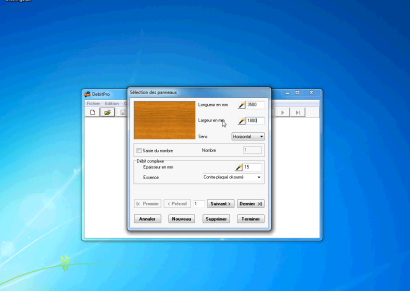

	La vidéo montre la modification des formats des panneaux. Nous devons changer les valeurs par défaut pour la longueur et la largeur du panneau 1 (Contre-plaqué okoumé), puis nous vérifions la longueur et la largeur du panneau 2 (Mélaminé blanc) sans les modifier car elles sont conformes à celles que nous voulons (voir le guide d’utilisation de DebitPro). Voir la vidéo
< Précédant	Suivant >

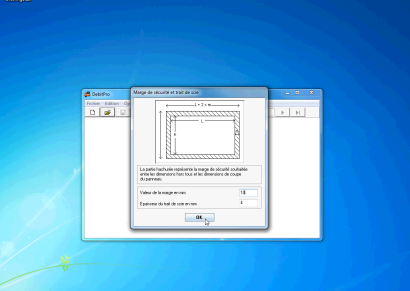

	La vidéo montre la modification de la marge et du trait de scie. Nous allons fixer une marge 10 mm à ajouter aux dimensions des pièces qui devra être supprimée lors d’une seconde découpe et donner une épaisseur de la lame de notre scie de 4 mm (voir le guide d’utilisation de DebitPro). Voir la vidéo
< Précédant	Suivant >
Le résulat du calcul d'optimisation de découpe

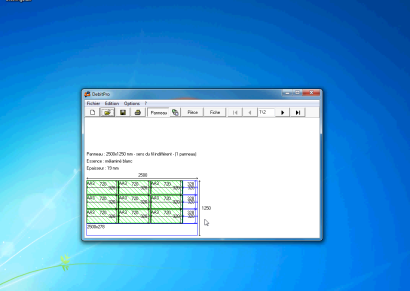

	La vidéo montre le plan de découpe obtenu après que DebitPro est calculé le placement dans les panneaux, des pièces importées depuis ExcelToDebitPro. Le schéma montre panneau par panneau, la disposition des pièces. Il est possible d’imprimer le plan de découpe optimisé pour utiliser ensuite le schéma en atelier pour la réalisation des découpes (voir le guide d’utilisation de DebitPro). Voir la vidéo
< Précédant	Suivant >

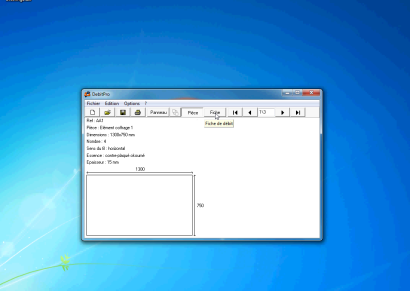

	La vidéo montre les dessins pièces comportant les côtes de celles-ci. Il est possible d’imprimer les dessins de pièces du plan de coupe si cela vous parait utile (voir le guide d’utilisation de DebitPro). Voir la vidéo
< Précédant	Suivant >

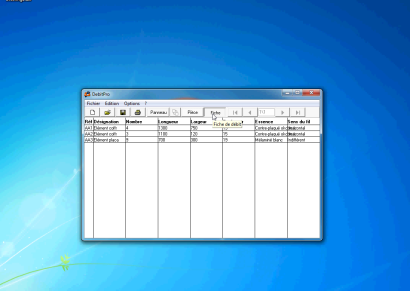

	La vidéo montre la fiche de débit obtenue dans DebitPro qui est bien sûr celle qui à été conçu dans ExcelToDebitPro. Il est possible d’imprimer la fiche de débit pour une utilisation en atelier (voir le guide d’utilisation de DebitPro). Il est possible aussi d’exporter cette fiche de débit dans un fichier pour pouvoir la réutiliser dans Excel ou un autre logiciel. Voir la vidéo
< Précédant	Suivant >

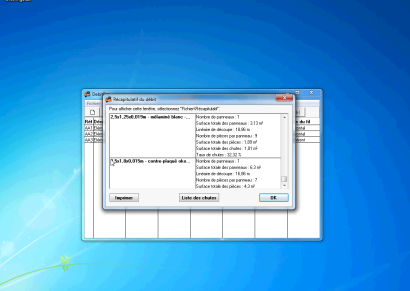

	La vidéo montre le récapitulatif du débit optimisé par DebitPro (voir le guide d’utilisation). Ce récapitulatif peut être imprimé si vous le souhaitez. Voir la vidéo
